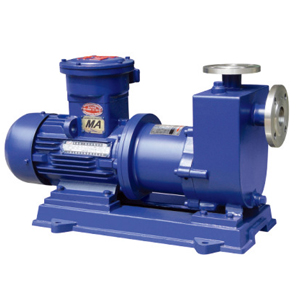

一、ZCQ型自吸磁力泵产品概述：
ZCQ型自吸磁力传动离心泵（简称自吸磁力泵）是将永磁联轴器的工作原理应用于离心泵的产品，设计合理，具有全密封，无泄漏，耐腐蚀的特点。磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品，电影照相洗印、科研机构、国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送。
二、ZCQ型自吸磁力泵工作原理：
ZCQ自吸磁力泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。
三、ZCQ型自吸磁力泵的主要参数：
流量：3-50m3/h
扬程：12-50m
电机功率：0.37-15kW
使用温度：≤80℃(根据用户需求可定制达到≤200℃)
材质:1Cr18Ni9Ti (可定制304.316.316L材质)
四、ZCQ型自吸磁力泵型号意义：
例如：ZCQG50-40-160
Z-自吸式
CQ-磁力驱动离心泵
G-高温磁力泵
50-吸口直径
40-出口直径
160-叶轮直径
ZCQ型自吸磁力泵性能参数表 | 型 号 | 口径(mm) | 流量 (m3/h) | 扬程(m) | 电机功率 (kw) | 电 压(v) | 材 质 | | 进口 | 出口 | | ZCQ20-15-100 | 20 | 15 | 3 | 12 | 0.37 | 220/380 | 不 锈 钢 | | ZCQ25-20-115 | 25 | 20 | 6.6 | 15 | 1.1 | 380 | | ZCQ32-25-115 | 32 | 25 | 6.6 | 15 | 1.1 | 380 | | ZCQ32-25-145 | 32 | 25 | 6.6 | 25 | 1.1 | 380 | | ZCQ40-32-132 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | | ZCQ40-32-160 | 40 | 32 | 12 | 32 | 4 | 380 | | ZCQ50-40-145 | 50 | 40 | 14.4 | 25 | 4 | 380 | | ZCQ50-40-160 | 50 | 40 | 13.2 | 32 | 4 | 380 | | ZCQ65-50-145 | 65 | 50 | 16.8 | 25 | 5.5 | 380 | | ZCQ65-50-160 | 65 | 50 | 27 | 32 | 7.5 | 380 | | ZCQ80-65-125 | 80 | 65 | 51 | 20 | 7.5 | 380 | | ZCQ80-65-160 | 80 | 65 | 51 | 32 | 15 | 380 | | ZCQ80-50-200 | 80 | 65 | 51 | 50 | 22 | 380 | | ZCQ80-50-250 | 80 | 50 | 51 | 80 | 37 | 380 | | ZCQ100-80-160 | 100 | 80 | 100 | 32 | 22 | 380 | | ZCQ100-65-200 | 100 | 65 | 100 | 50 | 37 | 380 | | ZCQ100-65-250 | 100 | 65 | 100 | 80 | 55 | 380 | 注:每个型号都可配防爆电机 |
|
